金相顯微鏡和體視顯微鏡的區別
2024-03-16(845)次瀏覽
金相顯微鏡一種高倍顯微鏡，主要檢測金屬產品結構、鍍層及導光板等，而體視顯微鏡是一種數碼顯微鏡，一般用來檢測金屬產品外觀瑕疵，外觀等等，兩者完全是不同的產品，用于不同的行業。。
一、照明光路系統
1.金相顯微鏡一般具有特殊的反射光路(因?yàn)橛^察到的樣品不透明),并且照明光通過半反向透鏡和通過物鏡照射到樣品的表面上,然后通過物鏡并到達人眼,因此物鏡代替科勒照明系統中的聚光器.金相顯微鏡的照明原則是同軸照明,即光照和反射在同一主光路中.

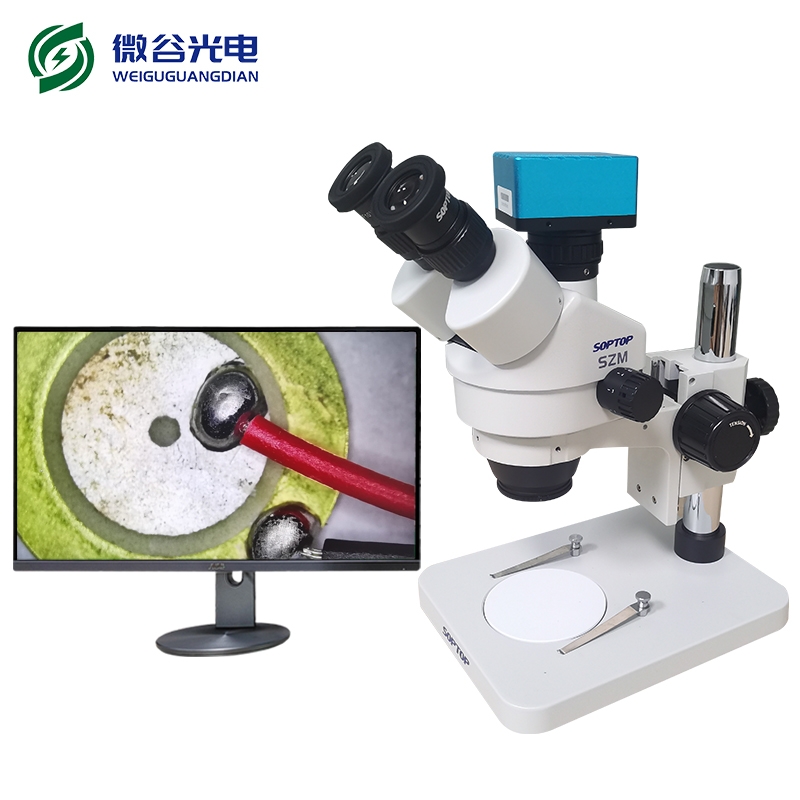

2.立體顯微鏡通常使用外部光源,橫向鹵素?zé)魞A斜照明、環形LED燈照明,但是這些照明方法不是同軸照明,它們的照明光從側面傾斜,并且與主光軸具有一定的角度.原則上,它與金相顯微鏡暗場照明相似.另外一些立體顯微鏡也是有同軸光源,但是立體鏡的同軸照明有一定的局限性.如果設計不當,會產生眩光并景響成像的清晰度,需要增加特殊附件或鏡片來消除眩光.
二 放大倍數
1.金相顯微鏡的物鏡放大率大于5倍且小于100倍,目鏡放大率在10~20倍之間.因此金相顯微鏡的總放大率在50x~2000倍之間.
2.立體顯微鏡的放大倍數相差很大,如果是普通檢查立體顯微鏡,放大倍數一般在0.7到100倍之間,如果是研究級顯微鏡,放大倍數將增加到200到400倍左右,同時提高光學質量.
三 機架和調焦機構
1.金相顯微鏡框架一般比較大,但由于金相顯微鏡是用于大功率檢測的,它可以將試樣尺寸放得一般相對較小,一般要求試樣表面相對平坦,拋光腐蝕,除了倒置金相顯微鏡外,雖然還需要準備,但對試樣尺寸的限制很小.一個好的倒置金相顯微鏡可以放置大約10公斤的樣品.另外前置式金相顯微鏡的聚焦機構為升降臺（也有少數前置式顯微鏡和測量顯微鏡通過專用附件將物鏡提升）,倒置式金相聚焦機構為升降臺.
2.立體顯微鏡的鏡架尺寸一般較小,但如果與大尺寸的運動鏡架相匹配,則可對不同尺寸的樣品進行檢測,包括對生產線上產品的直接檢驗,因此對樣品的要求很低,不需要對樣品進行磨拋等前期工作，另由于立體鏡相對較輕,所以立體顯微鏡的聚焦方式一般是升降整個光學主機。
